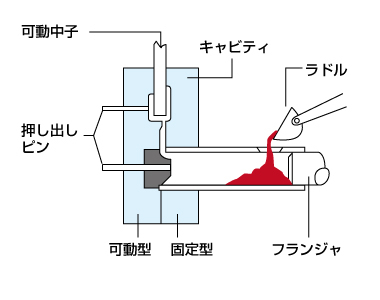

製作プロセス

•
•
•
•

---

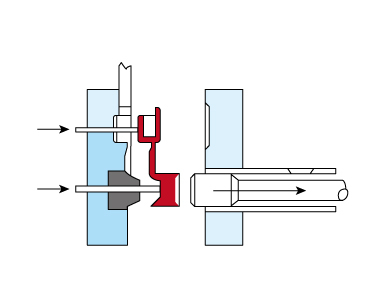

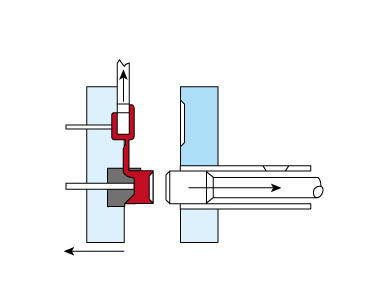

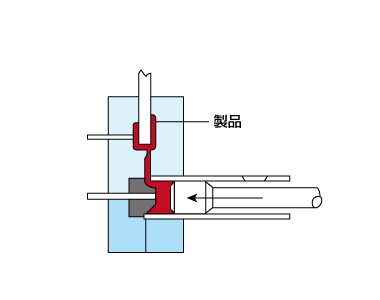

精度

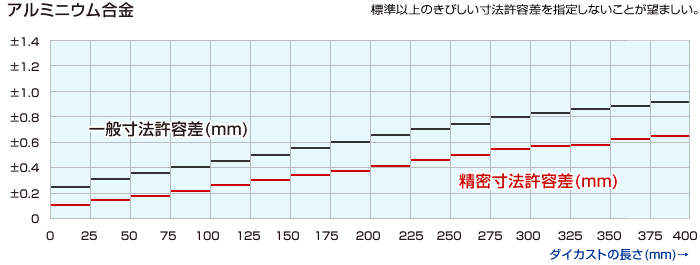

寸法許容差

※ダイカストの標準 DCS E（製品設計編） 発行/社団法人 日本ダイカスト協会 参照

---

大きさ

135から1,250トンまでのダイカストマシンを有しており、500×400×110まで対応できます。

---

材質

アルミニウムまたは実用金属で最軽量のマグネシウムの対応ができます。

アルミニウム合金

ダイカストにもっとも多く使用される材質

マグネシウム合金

ほかの材質と比較してもっとも軽量で機械加工が容易

※機能性材料の熱伝導性の良いアルミ合金や、軽くて燃えにくいマグネシウム合金についてはご相談ください。

---

性質

アルミニウム合金ダイカストの化学成分（抜粋）[JIS H 5302:2006]

合金記号		ADC1	ADC3	ADC5	ADC6	ADC10	ADC10Z	ADC12	ADC12Z	ADC14
類似合金		A413.0	A360.0	518.0	515.0	A380.0		383.0	384.0	B390.0
	Cu	1.0以下	0.6以下	0.2以下	0.1以下	2.0〜4.0	2.0〜4.0	1.5〜3.5	1.5〜3.5	4.0〜5.0
	Si	11.0〜13.0	9.0〜11.0	0.3以下	1.0以下	7.5〜9.5	7.5〜9.5	9.6〜12.0	9.6〜12.0	16.0〜18.0
	Mg	0.3以下	0.4〜0.6	4.0〜8.5	2.5〜4.0	0.3以下	0.3以下	0.3以下	0.3以下	0.45〜0.65
	Zn	0.5以下	0.5以下	0.1以下	0.4以下	1.0以下	3.0以下	1.0以下	3.0以下	1.5以下
	Fe	1.3以下	1.3以下	1.8以下	0.8以下	1.3以下	1.3以下	1.3以下	1.3以下	1.3以下
	Mn	0.3以下	0.3以下	0.3以下	0.4〜0.6	0.5以下	0.5以下	0.5以下	0.5以下	0.5以下
	Ni	0.5以下	0.5以下	0.1以下	0.1以下	0.5以下	0.5以下	0.5以下	0.5以下	0.3以下
	Sn	0.1以下	0.1以下	0.1以下	0.1以下	0.2以下	0.2以下	0.2以下	0.2以下	0.3以下
	Pb	0.20以下	0.15以下	0.10以下	0.10以下	0.2以下	0.2以下	0.2以下	0.2以下	0.2以下
	Ti	0.30以下	0.30以下	0.20以下	0.20以下	0.30以下	0.30以下	0.30以下	0.30以下	0.30以下
	Al	残部	残部	残部	残部	残部	残部	残部	残部	残部
	縦弾性係数 (ヤング率) GPa	−	71.0	−	−	71.0		71.0		81.2
	引張強さ MPa	290	320	280	320	320		310	330	−
	耐力 (0.2％変形) MPa	130	170	190	−	160		150	170	250
	伸び (50.0mmにおける) %	3.5	3.5	5	10.0	3.5		3.5	2.5	＜1
	衝撃強さ kJ/m²	79	144	202	316	85		81	−	38
	せん断強さ MPa	170	180	200	−	190		−	200	−
	疲れ強さ MPa	130	120	140	−	140		−	140	−
	硬さ HRB	38	39	40	32	51		54	−	68
	密度 x10³kg/ｍ³	2.65	2.63	2.57	2.65	2.70		2.68	2.70	2.73
	比熱 J/(kg･K)	963	963	−	−	963		−		−
	熱伝導率 W/(m･K)	121	113	96	138	96		96		134
	電気伝導率 (銅を標準とした) %	31	29	24	35	23		23		27
	熱膨張係数 (293〜473K) 10-6/k	21	22	25	25	22		21		18
	凝固範囲 ℃	582〜573	596〜557	639〜534	640〜598	593〜537		582〜515		648〜507

---

マグネシウム合金ダイカストの化学成分[JIS H 5303:2006]

合金記号		MDC1B	MDC1D	MDC2B	MDC3B	MDC4	MDC5	MDC6
類似合金		AZ91B	AZ91D	AM60B	AS41B	AM50A	AM20A	AS21A
	Al	8.3〜9.7	8.3〜9.7	5.5〜6.5	3.5〜5.0	4.4〜5.3	1.6〜2.5	1.8〜2.5
	Zn	0.35〜1.0	0.35〜1.0	0.30以下	0.20以下	0.30以下	0.20以下	0.20以下
	Mn	0.13〜0.50	0.15〜0.50	0.24〜0.6	0.35〜0.7	0.26〜0.6以下	0.33〜0.70	0.18〜0.70
	Si	0.50以下	0.10以下	0.10以下	0.50〜1.5	0.10以下	0.08以下	0.7〜1.2
	Cu	0.35以下	0.030以下	0.010以下	0.02以下	0.010以下	0.008以下	0.008以下
	Ni	0.03以下	0.002以下	0.002以下	0.002以下	0.002以下	0.001以下	0.001以下
	Fe	0.03以下	0.005以下	0.005以下	0.0035以下	0.004以下	0.004以下	0.004以下
	その他個々	0.05以下	0.01以下	0.01以下	0.01以下	0.01以下	0.01以下	0.01以下
	Mg	残部	残部	残部	残部	残部	残部	残部
	縦弾性係数 (ヤング率) GPa	45		45	45	45	45	45
	引張強さ MPa	230		220	215	210	190	175
	0.2％耐力 MPa	150		130	140	125	90	110
	圧縮降伏強さ	160		130	140	-	12	9
	伸び (50.0mmにおける) %	3		6	6	10	-	-
	衝撃強さ kJ/cm²	27		28	20	30	-	-
	せん断強さ MPa	140		-	-	-	-	-
	疲れ強さ MPa	97		-	-	70	-	-
	硬さ HRB(10/500)	72		72	67	68	47	63
	密度 x10³kg/ｍ³	1.81		1.79	1.84	1.77	1.75	1.76
	比熱 J/(kg･K)	1050		1000	1020	1020	1020	1020
	熱伝導率 W/(m･K)	51		62	68	65	94	84
	電気伝導率 (銅を標準とした) %	10		-	-	-	-	-
	線熱膨張係数 10-5/k	27.2		25.6	26.1	26.0	26.0	26.1
	液相線温度 ℃	598		615	620	620	638	632
	固相線温度 ℃	468		540	565	-	-	-

---

ダイカスト合金の特性と用途

：良い　 ：普通　 ：劣る

		アルミニウム合金					マグネシウム合金
		ADC1	ADC3	ADC5,6	ADC10	ADC12	MDC1D
	耐熱間 割れ性
	耐気密性
	金型充填性
	金属 非溶着性
	耐食性
	機械加工性
	研磨性
	電気 めっき性
	陽極酸化性
	科学的 酸化皮膜性
	高温強度
	機械部品
	装飾部品
	防食部品
