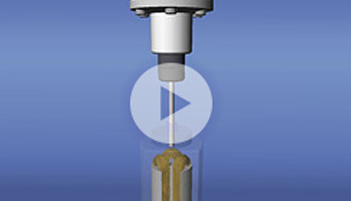

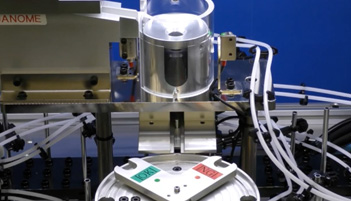

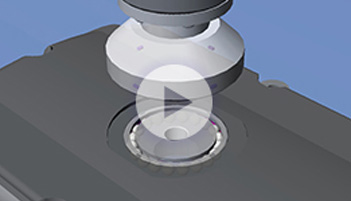

JPシリーズ5 圧入判定
鉄球を圧入し、径の違いを圧力の違いで判定する仕組みを動画でご紹介。
詳しく見るJP Series 5
C型フレームサーボプレス
JPシリーズ5 両手押しスイッチ仕様
エリアセンサ無しでハンドインできるC型フレームサーボプレス
主な仕様
機種コードの見方
例
※横にスクロールできます
| （1） 種別 |
（2） 最大荷重 |
（3） 仕様 |
（4） 規格 |
（5） 動作仕様 |
（6） ストローク |
|---|---|---|---|---|---|
| JPT |
0055：0.5kN 0105：1kN 0205：2kN 0505：5kN 1005：10kN 15R5：15kN 2005：20kN 3005：30kN 5005：50kN |
N：標準 L：ロング仕様 C：クリーン仕様 |
C：CE | I：インクリメンタル |
0.5〜2kN 080：80mm 5〜15kN 100：100mm 150：150mm 20〜50kN 200：200mm |
仕様
※横にスクロールできます
| JPT-0055 | JPT-0105 | JPT-0205 | JPT-0505 | JPT-1005 | JPT-15R5 | JPT-2005 | JPT-3005 | JPT-5005 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大加圧能力 | 0.5kN | 1kN | 2kN | 5kN | 10kN | 15kN | 20kN | 30kN | 50kN | ||
| ラムストローク | 80mm | 100mm | 200mm | ||||||||
| 最高速度*1 | 414mm/sec | 280mm/sec | 120mm/sec | 100mm/sec | |||||||
| 位置繰り返し精度*2 | ±0.005mm | ||||||||||
| 寸法WxDxH*3 | 520x659x816mm | 520x675x947mm | 520x725x947mm | 520x952x1230mm | 560x1125x1326mm | ||||||
| 質量 | 109kg | 193kg | 197kg | 527Kg | 975kg | 982kg | |||||
| エンコーダ | インクリメンタル方式 | ||||||||||
| 表示単位の切り替え | 荷重単位：N, kgf, Lb 長さ単位：mm, inch | ||||||||||
| 表示言語の切り替え | PCソフト | 日本語、英語、韓国語、中国語（簡体字・繁体字）、ドイツ語 | |||||||||
| 前面LCD | 日本語、英語、韓国語、中国語（簡体字・繁体字）、ベトナム語、ドイツ語、フランス語、スペイン語、イタリア語、ルーマニア語、チェコ語、ハンガリー語 | ||||||||||
| 駆動および制御方式 | ACサーボモータ駆動 32ビットCPU（デュアルコア） | ||||||||||
| 外部入出力 | COM | RS-232C 1ch | |||||||||
| I/O-SYS | 入力17点、出力16点（NPNまたはPNPを注文時に選択） | ||||||||||
| LAN | Ethernet:10BASE-T/100BASE-TX | ||||||||||
| MEMORY ポート |
USBメモリ接続用
|
||||||||||
| フィールド ネットワーク |
オプション・各種規格に対応 ※詳細はお問い合わせください。 | ||||||||||
| I/O-S | 安全装置接続用 | ||||||||||
| 電源 | 三相・単相 AC200～240V ±10% | ||||||||||
| 使用環境 | 周囲温度 | 0～40℃（凍結なきこと） | |||||||||
| 相対湿度 | 20～90％（結露なきこと） | ||||||||||
| 保護等級 | IP20 | ||||||||||
- ＊1 最高速度は条件によって変わります。
- ＊2 位置繰り返し精度は絶対位置精度を保証するものではありません。
- ＊3 ケーブル突起部を除く。
- 仕様・バリエーションによっては、表の値と異なります。詳しくは、カタログ・外形寸法図をダウンロード頂くか、又はお問い合わせください。
- 本製品を使用して設備を構築する際には、必ずリスクアセスメントの実施をお願いいたします。
- 製品改良等のため、予告無く仕様を変更することがあります。
標準付属品
- 専用PCソフト：JP5 Designer
（Windows® 8.1, Windows® 10, Windows® 11 対応） - 取扱説明書(CD-ROM)
- フィールドバスカバー(フィールドバスオプション無しの場合)
- I/O-S ショートコネクタ
オプション品
- 専用PCソフト：JP5 Sampler, JP5 Reporter
（Windows® 8.1, Windows® 10, Windows® 11 対応） - 10.1インチユニット TaSIIS タッチパネルモニタ(Windowsベース)
